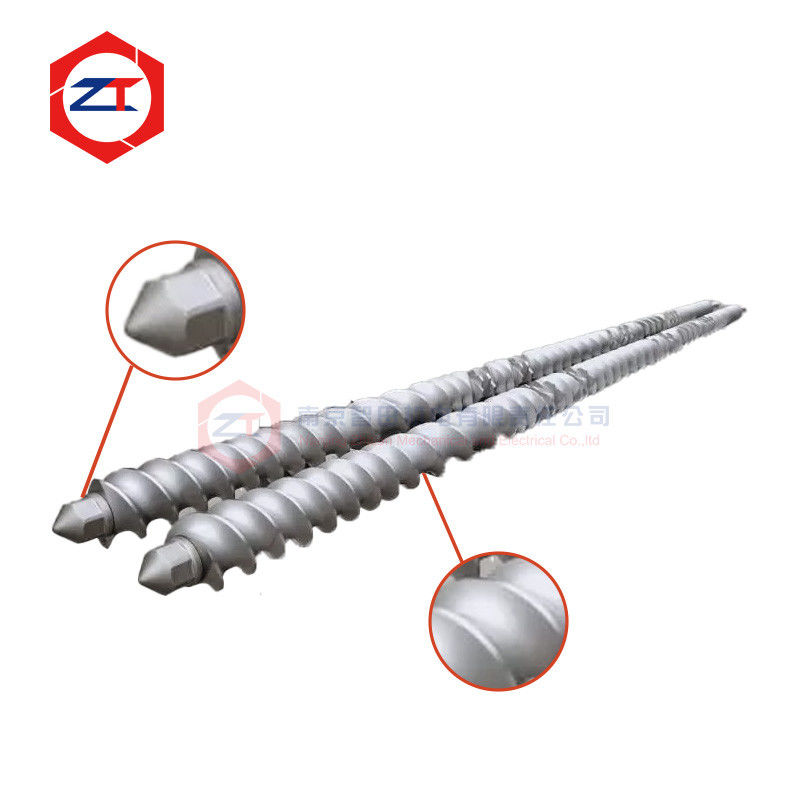

精密ツインスクリュー押出機シャフト、正確なスクリューエレメントアセンブリ用

精密双螺杆挤出机轴，用于精确的螺杆组件装配

A 双螺杆挤出机轴 不仅仅是传递扭矩。它还为沿完整螺杆组件安装的每个螺杆元件提供了尺寸参考。

如果花键轮廓、轴直径、直线度、元件定位或端部连接不精确，即使是正确制造的螺杆元件也可能难以安装、产生过大的间隙或无法组装到所需的总长度。

这种精密挤出机轴专为 OEM 替换和定制双螺杆挤出应用而设计，这些应用同时需要可靠的扭矩传输和精确的螺杆元件装配。

可用的配置可根据原始图纸、现有轴、螺杆元件接口或测量的机器尺寸进行制造。当前产品选项包括定制扭矩容量和长度、40CrNiMoA 材料和超声波探伤。

不精确或磨损的轴会引起哪些问题？

轴在视觉上可能完好无损，但其花键或工作表面已经发生了足够的变化，从而影响了装配。

典型问题包括：

• 螺杆元件在轴上变得太松
• 长期运行后花键间隙过大
• 新的替换元件难以安装
• 不同螺杆位置之间的配合不均匀
• 整个螺杆堆叠中累积的装配误差
• 轴和螺杆元件之间的局部磨损或擦伤
• 难以更换过时的原装挤出机轴

当出现这些问题时，仅更换螺杆元件可能无法完全解决问题。

还应检查 双螺杆挤出机轴 的状况。

精确的花键配合对螺杆元件装配至关重要

花键是模块化双螺杆组件中最重要的接口之一。

来自齿轮箱的扭矩通过轴传递，然后通过此连接传递到各个螺杆元件。

如果花键间隙过大，反复的载荷变化会在轴和螺杆元件之间产生相对运动。随着时间的推移，这可能会加速接口磨损。

如果配合过紧，螺杆元件的安装和拆卸会变得困难。

因此，目标不仅仅是使花键“紧”。而是要保持轴花键与螺杆元件内连接之间的正确尺寸关系。

对于 OEM 替换项目，因此应与客户现有的螺杆元件或原始尺寸数据一起检查花键几何形状。

为什么轴的精度会影响整个螺杆堆叠

双螺杆挤出机可以在一根轴上使用许多独立的输送元件、捏合块、混合元件和过渡元件。

每个元件都必须正确地滑到轴上，并定位在相邻的组件上。

这意味着轴的精度会影响整个组件，包括：

花键配合 → 元件定位 → 端面接触 → 总装配长度 → 最终锁定

即使每个螺杆元件都制造正确，不精确或磨损的轴也可能在整个螺杆组中造成装配问题。

这就是为什么应将 精密挤出机轴 作为完整螺杆组件的一部分进行评估，而不是作为独立的钢制组件。

用于扭矩传输的材料选择

当前产品使用 40CrNiMoA 作为一种可用的轴材料，并支持根据操作要求定制材料选择。

材料选择应考虑：

• 所需的传输扭矩
• 轴直径和花键几何形状
• 螺杆速度
• 连续运行载荷
• 载荷波动
• 机器尺寸
• 现有故障历史

目标是提供足够的强度和抗疲劳性，而不仅仅依赖于标称材料等级。

对于重载挤出生产线，应将轴与齿轮箱输出、螺杆配置和实际工艺扭矩一起考虑。

装配前的超声波探伤

内部材料缺陷仅从成品外表面很难识别。

现有产品规格包括 超声波探伤 作为一种无损检测方法。

超声波检测可用于在组件投入长期使用前检查轴材料是否存在内部缺陷。

尺寸检查同样重要，因为材料完整性本身并不能保证螺杆元件的正确装配。

对于替换轴，在发货前应确认关键尺寸，如花键几何形状、轴直径、元件定位表面和端部接口。

OEM 替换需要的不仅仅是匹配长度和直径

对于 OEM 替换双螺杆挤出机轴，总长度和标称直径仅是基本参考尺寸。

替换件还应匹配：

花键轮廓 → 花键尺寸 → 螺杆元件定位 → 轴端 → 联轴器接口 → 锁定结构 → 冷却配置

当前页面支持定制轴长度、扭矩容量以及带或不带冷却的配置。

如果原始图纸不可用，可以测量现有轴。但是，在确定最终制造尺寸之前，应识别磨损的花键表面。

直接复制磨损的轴可能会在新组件中复制现有的装配间隙。

同时检查轴和螺杆元件

当客户报告螺杆元件松动或新元件安装困难时，我们建议检查接口的两侧。

磨损的轴与新螺杆元件结合仍然会产生过大的间隙。

同样，如果现有螺杆元件的内花键已经严重磨损，新轴也无法解决问题。

因此，替换评估可以包括：

轴状况 + 螺杆元件花键状况 + 装配配合

这为决定是更换轴、单个螺杆元件还是两者都更换提供了更可靠的基础。

更换需要哪些信息？

要开始评估，请提供：

1. 挤出机型号
2. 现有轴图纸或样品
3. 总轴长度
4. 花键尺寸或匹配的螺杆元件
5. 电机或齿轮箱信息
6. 当前问题，例如花键磨损、断裂或装配困难

如果图纸不可用，可以使用清晰的照片和现有的轴或螺杆元件来确定需要测量哪些尺寸。

常见问题解答

可以在没有原始图纸的情况下制造轴吗？

可以。可以测量现有的轴或匹配的螺杆元件，但在确定最终尺寸之前必须识别磨损区域。

为什么新螺杆元件在旧轴上感觉松动？

螺杆元件的内花键、外轴花键或两者都可能已经磨损。应同时检查这两个组件。

更强的轴材料足以防止失效吗？

不一定。实际扭矩、花键几何形状、轴尺寸、载荷波动和材料状况都会影响服务可靠性。

轴长度和扭矩容量可以定制吗？

可以。当前产品支持根据应用要求定制长度和扭矩容量。

请求轴和螺杆元件配合评估

如果您的螺杆元件松动、难以安装或在花键连接处反复磨损，问题可能不仅限于螺杆元件。

请将您的 轴图纸或样品、螺杆元件接口、挤出机型号和当前装配问题 发送给我们。

我们可以在制造前评估轴尺寸、花键配合和替换要求。

发送您的轴数据以进行 OEM 替换和装配配合审查
