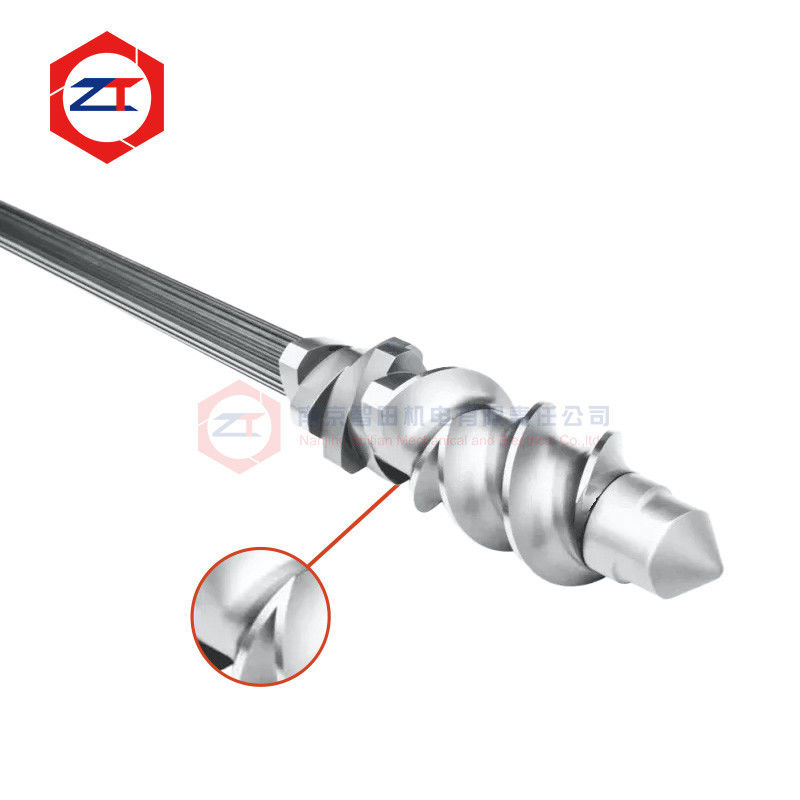

信頼性の高いトルク伝達のための超音波検査済みツインスクリュー押出機シャフト

超音波検査済みツインスクリュー押出機シャフトによる信頼性の高いトルク伝達

「ツインスクリュー押出機シャフト」は、連続的なねじり荷重下で動作し、シャフトに沿って取り付けられたすべてのスクリューエレメントにギアボックスのトルクを伝達します。このため、交換用シャフトを評価する際には、寸法精度だけでは不十分です。

外表面は正しく機械加工されているかもしれませんが、材料自体も長期荷重に適している必要があります。

したがって、このシャフトは次の2つの要件を中心に位置付けられています。正確なOEM交換品と内部材料品質検査。超音波欠陥検出は、目視または寸法検査だけでは評価できない内部の不連続性を特定するための非破壊検査方法として使用されます。

現在の構成には、WR15E、WR30、40CrNiMoの材料オプション、ソリッドシャフト構造、カスタマイズ可能な長さ、および冷却あり/なしのデザインが含まれます。

押出機シャフトを超音波検査する必要があるのはなぜですか？

シャフトは、外部寸法検査に合格しても、材料の状態の追加検証が必要な場合があります。

寸法検査は、次のような質問に答えます。

スプラインは正しいですか？直径は許容範囲内ですか？シャフトの長さは正しいですか？インターフェースは既存の機械と一致しますか？

超音波検査は、別の質問に答えます。

検査された材料内に内部の不連続性の証拠はありますか？

これら2つの検査を混同してはなりません。

押出中に繰り返しトルクを伝達するコンポーネントの場合、材料の状態と機械加工精度はどちらも重要です。超音波欠陥検出は、シャフトが使用される前に品質管理のステップを追加します。寸法検査、熱処理制御、または適切なギアボックスとプロセス選択を置き換えるものではありません。

信頼性の高いトルク伝達は、完全なシャフト設計から始まります

シャフトは、ギアボックスの出力からモジュラーねじアセンブリにトルクを伝達します。

その動作信頼性は、材料強度だけ以上のものに依存します。重要な要因は次のとおりです。

• 実際の伝達トルク
• シャフト径
• スプラインプロファイルと断面形状
• スクリュー速度
• 連続運転荷重
• 処理中のトルク変動
• スクリューエレメント構成
• 既存の故障履歴

シャフトが以前に破損、ねじれ、または深刻なスプライン損傷を受けた場合、元の寸法のみを再現しても十分ではない場合があります。過負荷、摩耗、アライメント、またはその他の機械的要因が故障に寄与したかどうかを判断するために、運転条件もレビューする必要があります。

運転荷重に応じた材料選択

現在の製品には、WR15E、WR30、40CrNiMoをお送りください。

材料は、材料名だけでなく、実際のシャフトサイズ、トルク要件、および押出条件に応じて選択する必要があります。

たとえば、高充填コンパウンドを処理するより大きな押出ラインは、比較的安定したポリマー配合を運転するより小さな機械とは異なる荷重条件にシャフトをさらす可能性があります。

したがって、材料選択は、完全な伝達システムと合わせて検討する必要があります。

ギアボックス出力→シャフト→スプライン接続→スクリューエレメント→プロセス負荷

これにより、シャフトを独立したスペアパーツとして扱うことを避けることができます。

OEM交換品は、全体の長さを合わせる以上のものが必要です

「OEM交換用ツインスクリュー押出機シャフト」の場合、全体の長さと公称直径は基本的な寸法にすぎません。

交換用シャフトは、次にも一致する必要があります。

スプラインプロファイル→スプライン寸法→スクリューエレメントの配置位置→ギアボックス側接続→フロントエンドロック構造→冷却配置

現在の製品は、カスタマイズ可能な長さと冷却あり/なしの構造をサポートしており、シャフトをさまざまな既存の押出機構成に適合させることができます。

元の図面が入手できない場合は、既存のシャフトまたは一致するスクリューエレメントを測定できます。

ただし、最初に摩耗を特定する必要があります。すでに材料を失った古いスプラインを直接コピーすると、新しいコンポーネントで過度のクリアランスが再現される可能性があります。

超音波検査と寸法検査は異なる目的を果たします

信頼性の高いシャフト検査プロセスは、材料の完全性と形状の両方を考慮する必要があります。

超音波欠陥検出

超音波検査は、コンポーネントを切断せずに材料を内部から検査するために使用されます。その目的は、適用される検査手順に従って報告可能な内部指示を特定することです。

寸法検査

寸法検査は、スプライン寸法、シャフト径、位置決め面、および端部インターフェースを含む、組み立てに必要な形状を確認します。

スプライン嵌合検証

シャフトは、それにインストールされているスクリューエレメントにも正しくフィットする必要があります。過度のクリアランスは、繰り返し移動とインターフェース摩耗に寄与する可能性がありますが、きつすぎるフィットは組み立ての困難を引き起こす可能性があります。

これらのチェックを組み合わせることで、シャフトを単に「高精度」と説明するよりも、より有用な情報が得られます。

いつ既存のシャフトを交換用に評価すべきですか？

顧客が次のような問題に気づいた場合は、シャフトを検査する必要があります。

• 繰り返しのスプライン摩耗
• シャフト上で緩むスクリューエレメント
• シャフトのねじれまたは永久変形
• シャフトの破損
• 交換用スクリューエレメントの取り付けが困難
• トルク伝達面での目に見える摩耗
• 元のサプライヤーから入手できなくなった旧式のシャフト

可能な場合は、交換前に原因を特定する必要があります。

たとえば、より強力な交換用シャフトだけでは、繰り返し適切なトルク範囲を超えて動作しているシステムを修正することはできません。

シャフトとスクリューエレメントを一緒にチェックする

シャフトとスクリューエレメントは、1つのトルク伝達インターフェースを形成します。

外部シャフトスプラインが摩耗している場合、新しいスクリューエレメントを取り付けても、過度のクリアランスが発生する可能性があります。

同様に、既存のスクリューエレメントの内部スプラインがひどく摩耗している場合、新しいシャフトを取り付けても、意図したフィットが回復しない可能性があります。

したがって、交換プロジェクトの場合、次のことを評価すると役立ちます。

シャフトスプラインの状態+スクリューエレメントスプラインの状態+実際の組み立てフィット

これにより、シャフト、スクリューエレメント、またはその両方を交換する必要があるかどうかを判断できます。

評価に必要な情報は？

「超音波検査済み押出機シャフト」の交換レビューを開始するには、次の情報を提供してください。

1. 押出機モデル
2. 既存のシャフト図面またはサンプル
3. シャフトの長さと主要寸法
4. スプライン情報または一致するスクリューエレメント
5. ギアボックスまたはモーター情報
6. 現在の故障または摩耗の状態

図面が入手できない場合は、写真と既存のシャフトを使用して、測定が必要な寸法を決定できます。

よくある質問

押出機シャフトに超音波検査が使用されるのはなぜですか？

材料の内部状態を検査するための非破壊的な方法を提供します。寸法検査および表面検査を補完するものであり、置き換えるものではありません。

超音波検査は、シャフトが決して故障しないことを保証しますか？

いいえ。シャフトの信頼性は、材料、熱処理、形状、実際のトルク、運転荷重、アライメント、その他のサービス条件にも依存します。

元の図面なしで旧式のシャフトを製造できますか？

はい。既存のシャフト、一致するスクリューエレメント、および測定された機械インターフェースから交換を評価できますが、摩耗した寸法を最初に特定する必要があります。

シャフトの長さと冷却構造はカスタマイズできますか？

はい。現在の製品は、カスタマイズ可能な長さと冷却あり/なしの構成をサポートしています。

シャフト交換および検査レビューをリクエストする

既存のシャフトが破損、ねじれ、スプライン摩耗が発生した、または入手できなくなった場合は、シャフト図面またはサンプル、押出機モデル、スプライン情報、および現在の故障状態をお送りください。

製造前に、交換寸法、運転要件、および検査ニーズを評価できます。

OEM交換および超音波検査レビューのためにシャフトデータを送信してください
