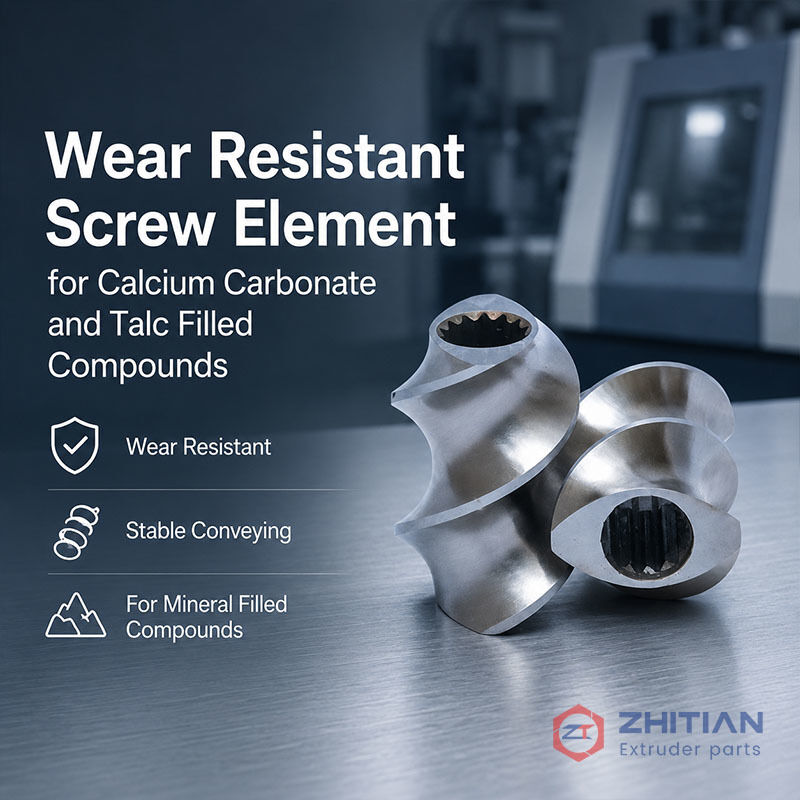

高ミネラルフィラー配合用の耐摩耗性搬送スクリューエレメント

この耐摩耗性搬送スクリューエレメントは、高濃度の炭酸カルシウム、タルク、その他の研磨性鉱物フィラーを使用した二軸混練押出機用途向けに設計されています。

高充填材処理では、鉱物粒子がスクリューフライトと作業面に継続的に作用します。搬送エレメントが摩耗すると、スクリュープロファイルが徐々に変化し、スクリューとバレル間のクリアランスが増加し、搬送性能が不安定になります。

このスクリューエレメントは、搬送セクションでの研磨摩耗を低減しながら、安定した材料輸送を維持することを目的としています。

以下のような問題の軽減に役立ちます:

• スクリューフライトと搬送面の急速な摩耗
• 高充填材配合物での搬送効率の低下
• 摩耗したプロファイルによる材料逆流の増加
• 連続生産における生産量の変動
• 搬送エレメントの早期交換
• 下流セクションでの圧力安定性の低下

鉱物充填材配合物は、配合コストを削減したり、剛性、寸法安定性、その他の製品特性を向上させるために広く使用されています。

しかし、炭酸カルシウム、タルクなどの充填材は、押出機内の研磨負荷も増加させます。

生産中、鉱物粒子は繰り返し以下間で移動します:

• スクリューフライト表面
• バレル内径
• 隣接するスクリューエレメント
• 搬送圧力下の材料

この繰り返し研磨作用により、搬送エレメントの作業プロファイルが徐々に摩耗します。

プロセスに以下が含まれる場合、摩耗はさらに深刻になる可能性があります:

• 高充填材負荷
• 高スクリュー速度
• 連続大量生産
• 高スループット
• 長時間の稼働サイクル
• 下流の制限的なスクリューセクション

搬送フライトが摩耗すると、元の搬送ジオメトリが失われ、エレメントは材料を前方に移動させる効果が低下します。

搬送エレメントは単なる回転部品ではありません。そのジオメトリは、バレル内での材料の輸送方法に直接影響します。

摩耗が過度になると、いくつかのプロセス上の問題が発生する可能性があります:

• 搬送効率の低下
• 材料逆流
• 充填の一貫性の低下
• 圧力変動
• 下流の混合または混練セクションでの不安定性
• 全体的なプロセス安定性の低下

このため、高充填材搬送エレメントは、単に機械の公称サイズだけでなく、実際の摩耗条件に応じて選択する必要があります。

重要な選択要因には以下が含まれます:

• 充填材の種類
• 充填材の割合
• 粒子サイズ
• 樹脂システム
• スクリュー速度
• スループット
• スクリュー構成におけるエレメントの位置
• 予想される稼働時間

多くの鉱物充填材配合物では、充填材導入付近または高圧ゾーン前の搬送セクションは、標準的な低負荷セクションよりも深刻な摩耗を経験する可能性があります。

W6Mo5Cr4V2は、多くの鉱物充填材混練用途において実用的な耐摩耗性材料です。

従来の材料システムよりも優れた耐摩耗性を提供し、研磨性充填材にさらされる多くの搬送位置で使用できます。

より要求の厳しい高充填材用途には、選定された粉末冶金材料を検討できます。

これらの材料は、以下の異なるバランスを提供できます:

• 耐摩耗性
• 硬度
• 炭化物分布
• 靭性
• 耐用年数

最適な材料は、最大硬度のみで選択するのではなく、実際の配合と稼働条件に応じて選択する必要があります。

完全なスクリューシャフトのすべてのスクリューエレメントが同じ摩耗レベルを経験するわけではありません。

より深刻な摩耗は、しばしば以下周辺に現れます:

• 充填材供給位置
• 高充填材搬送セクション
• 混練ブロック前のゾーン
• 制限的または圧力構築セクション
• 長サイクル連続生産エリア

このため、完全なスクリュー構成のすべてのエレメントをアップグレードする必要があるとは限りません。

より高性能な材料は、最も摩耗の激しい搬送位置に集中させることができます。これにより、交換コストを管理しながら、耐用年数を延ばすことができます。

交換用搬送エレメントは、シャフトに適合する以上の機能が必要です。

以下の機能は、既存のスクリューシステムと正しく一致する必要があります:

• 外径
• エレメント長
• ピッチ
• フライトジオメトリ
• フライト数
• 内部スプラインまたはキー溝
• 隣接エレメントとの接続

外部プロファイルまたは内部接続が不正確な場合、エレメントは既存のスクリュー配置で正しく機能しない可能性があります。

このため、交換製造は以下に基づいている必要があります:

• 元の図面
• 既存のサンプル
• 測定寸法
• スクリュー構成情報
• プロセス要件

検査には以下が含まれます:

• 外径
• エレメント長
• ピッチとプロファイル
• フライトジオメトリ
• 内部スプライン寸法
• 同心度
• 表面状態
• 材料検証
• 熱処理状態
• 検査ゲージとの適合性

寸法記録は、将来の再注文および交換参照のために保持できます。

以下を提供してください:

1. 押出機情報
2. スクリューエレメント図面またはサンプル
3. 処理ポリマー
4. 炭酸カルシウムまたはタルクの割合
5. その他の充填材または添加剤
6. スクリュー速度
7. おおよそのスループット
8. 既存のスクリューエレメント材料
9. 現在の耐用年数
10. 摩耗したエレメントの写真
11. 最も深刻な摩耗の位置
12. 必要数量

この情報は、主な問題が通常の研磨摩耗、深刻なプロファイル損失、またはより広範なスクリューとバレルのクリアランスの問題であるかどうかを判断するのに役立ちます。

高炭酸カルシウムまたはタルク含有量に適した材料は何ですか？

適切な材料は、充填材の割合、粒子特性、スクリュー速度、耐用年数目標によって異なります。W6Mo5Cr4V2または選定されたPM耐摩耗鋼は、深刻な研磨サービスに検討できます。

摩耗した搬送エレメントが生産量の安定性に影響を与えるのはなぜですか？

フライトが摩耗すると、搬送ジオメトリが変化し、拡大したスクリューとバレルのクリアランスを通じて材料が逆流しやすくなります。これにより、搬送効率が低下し、下流のプロセス安定性に影響を与える可能性があります。

すべての搬送エレメントにアップグレードされた耐摩耗性材料が必要ですか？

いいえ。より高性能な材料は、最も高い研磨負荷を持つ搬送位置に集中させることができます。

バレルもチェックする必要がありますか？

はい。スクリューとバレルの摩耗は、実際の作業クリアランスを決定します。バレルも深刻に摩耗している場合、スクリューエレメントのみを交換しても性能が完全に回復しない可能性があります。

材料配合、充填材の割合、既存のスクリューエレメント材料、および摩耗したエレメントの写真を送ってください。

以下を評価するお手伝いができます:

• どの搬送位置が最も深刻に摩耗しているか
• 現在の材料が適切かどうか
• どの耐摩耗性材料がより適切か
• バレル内径も検査すべきかどうか
• 交換前に確認する必要がある寸法
