精密 71mm 75クラスOEM交換のための3翼螺栓要素

交換用のスクリューエレメントは、押出機の公称サイズに合わせるだけでは不十分です。既存の75クラス二軸押出機ラインの場合、新しいエレメントは、必要な外径、3条のワーキングプロファイル、長さ、スプラインインターフェース、端面寸法、および組み立て位置も再現する必要があります。

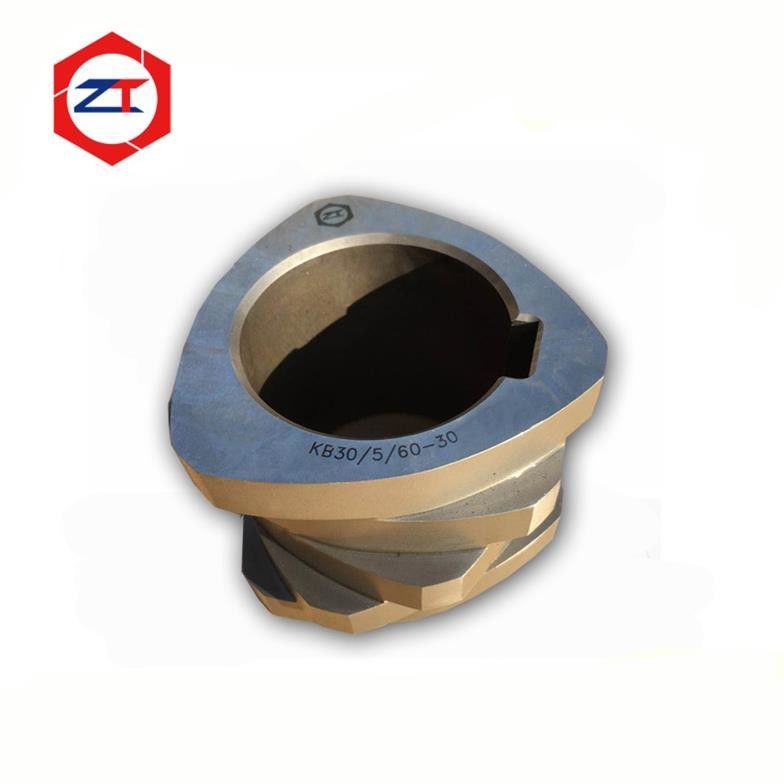

この精密71mm二軸押出機スクリューエレメントは、寸法の一貫性と正しい組み立て適合性が重要なOEM交換用途向けに設計されています。このエレメントはW6Mo5Cr4V2 / 6542工具鋼を使用しており、既存のスクリューアセンブリとの互換性を維持するために、管理された寸法公差で製造されています。

摩耗したエレメントを1つまたは複数交換するお客様にとって、正確なジオメトリは特に重要です。なぜなら、新しいコンポーネントは、シャフトに既に設置されている元の残りのエレメントと正しく連携する必要があるからです。

モジュラー式の二軸スクリューアセンブリには、多数の個別の搬送、混練、混合、および遷移エレメントが含まれる場合があります。各コンポーネントは隣接するものと位置合わせされ、完全なスクリュー構成を形成します。

交換用エレメントの長さ、外側プロファイル、または端面寸法が不正確な場合、その誤差は1つのコンポーネントに限定されません。最終的なスクリュースタック、エレメントの位置決め、および組み立て状態に影響を与える可能性があります。

この71mmスクリューエレメントでは、管理された製造公差には以下が含まれます:

• 長さ公差: ±0.01 mm
• OD公差: -0.03 / 0 mm
• 遷移アーク公差: ±0.02 mm

これらの管理された寸法は、完全に新しいアセンブリではなく既存のスクリューシステムに適合する必要があるOEM交換プロジェクトで特に重要です。

3条のスクリューエレメントは、従来の1条または2条のエレメントとは異なるワーキングジオメトリを持っています。

ただし、3条は自動的に「より良い」または「より高性能」と記述されるべきではありません。正しいジオメトリは、元のスクリュー構成と、そのプロセス位置におけるエレメントの機能に依存します。

OEM交換プロジェクトの主な目的は、交換用コンポーネントが既存のスクリュー設計内で意図された機能を継続して実行できるように、必要な3条プロファイルを正確に再現することです。

重要な交換パラメータには以下が含まれます:

• 3条プロファイル
• 外径
• エレメント長
• リードとピッチ
• 遷移ジオメトリ
• 内部スプラインインターフェース
• 端面寸法
• スクリュー構成における取り付け位置

元のエレメントが既にかなりの摩耗を経験している場合、サービス中にどの表面が材料を失ったかを特定せずに、これらの寸法を直接コピーすべきではありません。

現在の71mmエレメントはW6Mo5Cr4V2から製造されており、一般的に6542工具鋼と呼ばれています。

二軸押出では、材料選択は常に実際の運転条件に関連付ける必要があります。摩耗率は、ポリマーの種類、充填材の含有量、ガラス繊維、鉱物添加剤、スクリュー速度、トルク、およびスクリュー構成におけるエレメントの位置によって大きく異なります。

工具鋼は、多くのコンパウンディング用途において実用的な耐摩耗性ソリューションを提供できますが、最も硬いまたは最も高価な材料が常にすべての位置に正しい選択肢であるとは限りません。

既存の6542エレメントが既に許容できる寿命を提供している場合、元の材料仕様を再現することが適切かもしれません。摩耗が異常に速い場合は、単に別の同一のエレメントを製造する前に、プロセス条件と摩耗メカニズムをレビューする必要があります。

公称外径は交換の出発点にすぎません。

精密なOEM交換用スクリューエレメントは、以下にも一致する必要があります:

ワーキングプロファイル → リードとピッチ → エレメント長 → 内部スプライン → 端面 → 遷移ジオメトリ → スクリュー構成における位置

スプラインインターフェースは、スクリューエレメントをシャフトに接続し、モジュラー式スクリューアセンブリ全体にトルクを伝達するため、特に重要です。

スプラインがきつすぎると、過度のクリアランスが動きやインターフェースの摩耗につながる可能性があります。きつすぎると、取り付けや取り外しが困難になる可能性があります。

したがって、目標は、単に同じ外観のコンポーネントを製造するのではなく、必要なスプラインフィットを再現することです。

複数のスクリューエレメントがシャフトに沿って連続的に組み立てられます。

これは、1つのエレメントの小さな寸法誤差が、多くのエレメントが一緒に取り付けられた場合に累積誤差に寄与する可能性があることを意味します。

管理されたエレメント長と正確に機械加工された端面は、設計された全体のスクリュースタックと隣接するコンポーネント間の正しい接触を維持するのに役立ちます。

これは、お客様が残りのスクリューセットを保持しながら、摩耗したエレメントを数個だけ交換する場合に特に重要になります。

新しい部品は、予期しないギャップ、干渉、または全体のスタック長の変更を引き起こすことなく、既存のアセンブリに統合される必要があります。

元の図面はOEM交換の推奨参照ですが、古い押出機ラインでは常に利用できるとは限りません。

既存のスクリューエレメントを測定して交換の参照として使用することもできます。

ただし、摩耗したコンポーネントを盲目的にコピーすべきではありません。

新しい製造寸法を決定する前に、摩耗したエレメントを評価して以下を特定する必要があります:

• 元の参照面
• 摩耗したフライト面
• 外径の変化
• スプラインの摩耗
• 端面の状態
• 遷移プロファイルの摩耗

可能な場合は、摩耗したエレメントを隣接するエレメント、シャフトインターフェース、またはその他の元の寸法データと比較することで、正しい機能ジオメトリを再構築するのに役立ちます。

多くのモジュラー式二軸システムでは、はい。

シャフト、バレル、および残りのスクリューエレメントが許容可能な状態にある場合、完全なスクリューセットを自動的に交換するのではなく、個々の摩耗したエレメントを交換用に評価できます。

重要な要件は、寸法および機能的な互換性です。

交換用エレメントは、既存のシャフトスプライン、隣接するエレメント、および元のプロセス位置と一致する必要があります。

このため、交換部品を製造する前に、スクリュー構成における摩耗位置を特定することをお勧めします。

初期評価のために、以下を提供してください:

1. 押出機モデルまたは75クラスのマシン情報
2. 既存のスクリューエレメントの図面またはサンプル
3. スクリュー構成におけるスクリューエレメントの位置
4. 処理されたポリマーと充填材の情報
5. 摩耗したエレメントの写真
6. 対応するシャフトまたはスプライン情報（利用可能な場合）

元の図面が利用できない場合は、摩耗した領域が特定された後、既存のエレメントを測定できます。

いいえ。ワーキングプロファイル、エレメント長、ピッチ、スプライン、端面、および遷移ジオメトリも既存のスクリューアセンブリと一致する必要があります。

新しいエレメントは、既存の隣接するエレメントと正しく組み立てる必要があるためです。長さやプロファイルの誤差は、適合性やスクリュー全体の寸法に影響を与える可能性があります。

いいえ。フライト数とジオメトリは、元のプロセス機能とスクリュー構成と一致する必要があります。OEM交換の目標は、プロセス評価なしにジオメトリを変更することではなく、正確な機能的マッチングです。

はい。ただし、摩耗した表面は、サービス摩耗が新しいエレメントに再現されないように、最初に特定する必要があります。

はい、残りのスクリューセット、シャフト、およびバレルが引き続き使用可能であり、交換用エレメントを正確に一致させることができる場合。

75クラスの押出機ラインで摩耗した3条スクリューエレメントがある場合は、既存のエレメント、図面、または寸法情報と、スクリュー構成におけるその位置を当社に送付してください。

以下を評価できます:

71mm寸法 → 3条プロファイル → スプラインインターフェース → エレメント長 → 端面適合 → 材質 → OEM交換互換性

OEM交換レビューのために71mmスクリューエレメントデータを送信してください
