プロダクト細部
ブランド名: Zhitian
証明: Iso:9001
Model Number: Customize
文書: Screw Barrel & Elements.pdf
支払及び船積みの言葉
Minimum Order Quantity: 1
価格: Timely Quotation
Packaging Details: Wooden Case
Delivery Time: 5-60 Days
支払条件: T/T、L/C
供給の能力: 500セット/月
処理申請: |
コンパウンド、マスターバッチ、エンジニアリングプラスチック、機能性材料 |
互換性のあるマシンモデル: |
ZSK-43 二軸押出機 |
バレル構造: |
モジュール式セグメントバレル設計 |
温度制御設計: |
バレルセグメントごとに独立した加熱および冷却チャネル |
ネジ径: |
Ø43mm |
耐腐食性レベル: |
腐食性化合物用のオプションの耐食合金 |
カスタマイズ機能: |
材料システム、ライナーの種類、バレル構成をカスタマイズ可能 |
ベースバレルの材質: |
窒化鋼 38CrMoAlA |
処理申請: |
コンパウンド、マスターバッチ、エンジニアリングプラスチック、機能性材料 |
互換性のあるマシンモデル: |
ZSK-43 二軸押出機 |
バレル構造: |
モジュール式セグメントバレル設計 |
温度制御設計: |
バレルセグメントごとに独立した加熱および冷却チャネル |
ネジ径: |
Ø43mm |
耐腐食性レベル: |
腐食性化合物用のオプションの耐食合金 |
カスタマイズ機能: |
材料システム、ライナーの種類、バレル構成をカスタマイズ可能 |
ベースバレルの材質: |
窒化鋼 38CrMoAlA |

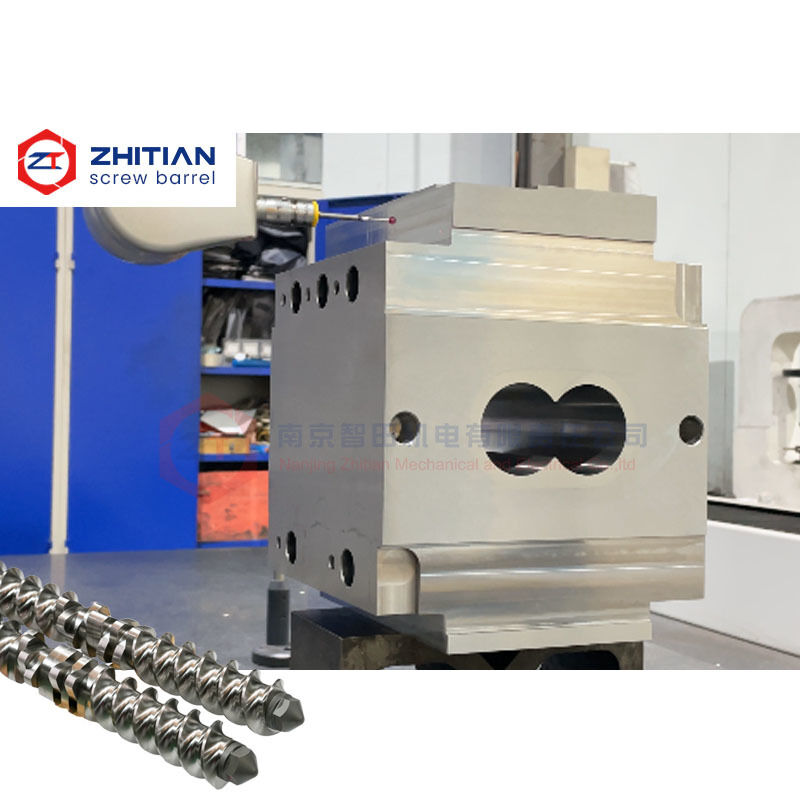

このツインスクリュードエクストルーダーバレルは,個々のバレルセクションのための独立して設定された加熱と冷却回路で設計されています.
異なるプロセスゾーンが 完全な挤出ライン全体で 均一な熱条件に依存するのではなく 異なる目標温度で動作できるようにします
このデザインは,以下のような一般的な処理問題を解決するのに役立ちます.
熱孔,冷却チャネル,センサー位置,接続インターフェイスは,元のバレル図,使用されたサンプル,挤出プロセスに従ってカスタマイズできます.
| ポイント | 使用可能な設定 |
|---|---|
| 製品種類 | 温度制御のツインスクロールエクストルーダーバレル |
| バレルの構造 | モジュール式セグメント構造 |
| 温度制御 | 独立熱・冷却 桶面による |
| 利用可能なセクション | 閉ざし,供給,換気,真空,横付け |
| 暖房配置 | オーダーメイドのヒーターホールやヒーターインターフェース |
| 冷却配置 | 独自の入口と出口位置を持つ独立した水道 |
| センサーの構成 | カスタマイズされた温度センサーの穴 |
| 製造ベース | 図面,使用したサンプル,または測定された寸法 |
| 材料オプション | ナイトリド鋼,工具鋼,二金属構造物,合金型構造物 |
| 検査 | 寸法,チャネル位置,密封性能 |
| 主な目的 | 熱干渉を軽減し,プロセス温度を安定させる |
ツインスクロール挤出の異なる段階は,必ずしも同じ温度を必要としない.
供給領域は,早速の軟化や材料の橋渡し防止のために冷却を必要とする場合があります. 溶融と混合領域は,制御された加熱を必要とする場合があります.高切断面は十分な内部熱を生成し,追加の冷却を必要とする場合.
独立制御可能な樽構成により,各セクションの温度を実際のプロセス機能に応じて調整できます.
これは,処理時により柔軟性を提供します.
熱は,ボリューム,接続表面,加工された材料を通じて,ボリュームの部分から次の部分に移行できます.
隣接するゾーンで温度要求が大きく異なる場合,この熱相互作用により温度制御が反応が低下する可能性があります.
可能性のある結果には,以下が含まれます.
独立した加熱・冷却チャネルは,熱伝達を完全に排除することはできませんが,各バレルセクションがプロセス変化にどのように反応するかをよりよく制御できます.
最終温度条件は,スクリュー速度,スループット,切断エネルギー,材料特性,冷却水条件にも依存します.
旋回する螺旋要素によって発生する機械的な切断は,かなりの量の熱を生むことができます.
密集的なパチ,混ぜ,圧力を増強する領域では,外部ヒーターが切れている場合でも材料の温度が上昇し続けることがあります.
専用冷却回路を備えた桶の部分は,この余分な熱の一部を除去し,より安定した加工窓を維持するのに役立ちます.
これは以下を減らすのに役立ちます.
冷却チャネルの配置とスクリューの設計と運用条件を一緒に評価する.桶の変更だけでは,不適切なスクリュー構成によって引き起こされる過剰な切断を修正することはできません.
主要な給餌と側給餌領域の近くの温度制御は,簡単に柔らかしたり,少量密度を持つ材料にとって特に重要です.
給水桶が熱すぎると 材料が樽の開口に粘り着くか 意図されたプロセスゾーンに入る前に 溶け始めることがあります
これは次の原因を引き起こす可能性があります.
給水部分の周りに専用冷却チャネルを配置し,開口サイズ,給水器の位置,利用可能な樽構造に応じて配置することができる.
冷却配置は,重要な構造領域を弱めたり,ボルトの穴や接続表面を妨害したりしないようにする必要があります.
熱制御システムは,元の機械の配置に従って製造され,修正されたプロセスのためにカスタマイズすることができます.
利用可能なカスタマイゼーションには:
交換プロジェクトでは,新しい樽は,機械に不必要な変更を必要とせずに,既存の暖房,冷却,センサーシステムに接続する必要があります.
温度制御構造と樽の磨き材料は 2つの別々の設計決定です
標準のナイトリド型樽は,中程度の磨きを伴う一般的なポリマー加工に適している.より要求の高いアプリケーションでは,追加の穴保護が必要である可能性があります.
利用可能な材料の選択肢は以下のとおりです.
材料の選択は,温度要求のみではなく,磨き,腐食,圧力,清掃条件に基づいて行われます.
暖房・冷却装置は,穴,ボルトの穴,接続構造の近くに位置しているため,正確に配置する必要があります.
検査には以下の内容が含まれます.
輸送前には冷却チャネルに圧力や密封試験を行うことができます.
検査記録は,将来の再発注文のために保存することもできます.
提供してください:
実際の生産からの温度データにより,主な問題は樽,プロセス設定,スクリュー構成,冷却システムにあるかどうかを判断することができます.
はい,桶の構造と利用可能なスペースがそれを許す場合.チャネルの配置は,ボルトの穴,ポート,加熱穴および接続表面と調整されなければならない.
必ずしもそうではない.過熱は,過度のスクリュー速度,高い切削,材料流量制限,または不適切なスクリュー構成によっても引き起こされる.全過程は評価されるべきである.
はい. 入口位置,出口位置,ヒーターの穴,センサーのインターフェースは 正確な寸法が提供された場合,元の配置にマッチすることができます.
製品変更中に異なるプロセスのセクションを調整することが容易になりますが,実際の応答時間は樽質量にも依存します.熱力と冷却水条件.
既存の暖房と冷却の配置と 現在の温度制御の問題です
評価するのに役立ちます.
技術的なレビューのためにあなたの温度ゾーン要件を送信
