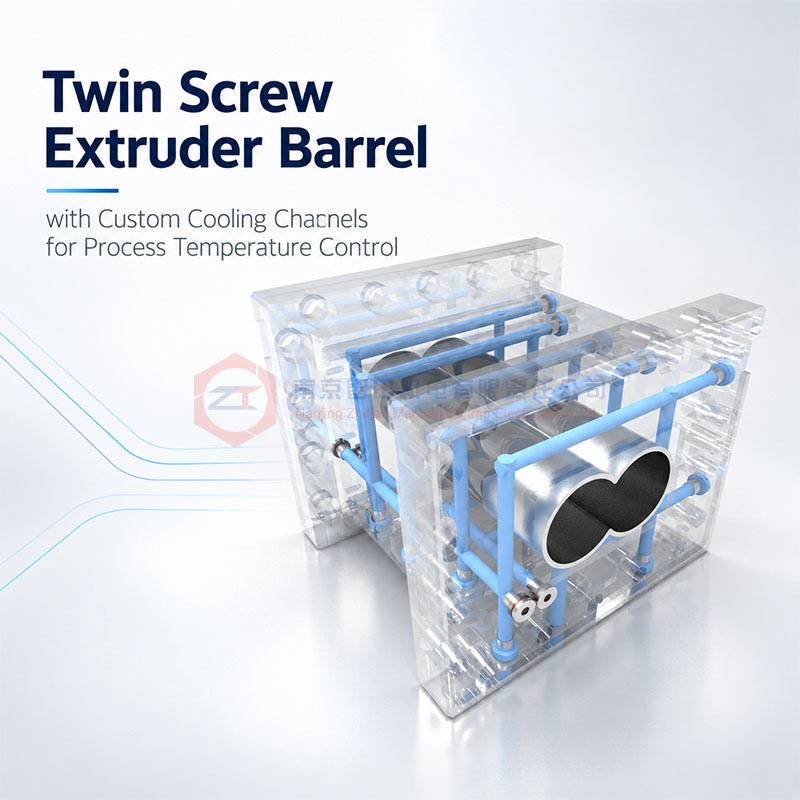

プロセス温度制御のためのカスタム冷却チャネル付きのツインスクロールエクストルーダーバレル

交換用のツインスクリューエクストルーダーバレルは、内径、芯間距離、取り付け寸法を合わせるだけでは不十分です。加熱および冷却システムも、実際のプロセスと既存のエクストルージョンラインに合わせる必要があります。

このバレルは、プロセス温度制御とOEM交換品の互換性が両方重要な用途向けに、直線、スパイラル、またはカスタム冷却チャネルで設計されています。利用可能な構成には、メイン加工バレル、フィーダーバレル、サイドフィーダーバレル、脱ガスバレルが含まれます。

既存の機械の場合、目標は単に冷却能力を増やすことではありません。冷却チャネルのレイアウト、ウォーターポートの位置、バレル構造、プロセスゾーンの要件は連携して機能する必要があります。

バレルは、ツインスクリュー押出システムにおける主要な熱伝達コンポーネントの1つです。

運転中、熱は外部ヒーターだけでなく、材料の変形やスクリュー回転によって発生する機械的エネルギーからも発生します。配合や加工ゾーンによっては、必要なプロセス温度を維持するために、バレルに加熱、冷却、またはその両方の組み合わせが必要になる場合があります。

不適切な冷却レイアウトは、バレル自体が寸法的に正しくても、温度制御をより困難にする可能性があります。

重要な要素は次のとおりです。

• 冷却チャネルの位置
• チャネル形状
• 水の出入り口の位置
• バレル壁厚
• 加熱システム
• プロセスゾーンの機能
• 必要な除熱量
• 既存の機械接続

このため、冷却システムはバレル設計時に外部アクセサリーとしてではなく、考慮されるべきです。

現在のバレル範囲は、直線冷却チャネル、スパイラル冷却チャネル、カスタム冷却設計をサポートしています。

すべてのバレルに自動的に最適な単一のチャネルタイプはありません。

直線チャネル構成は一部の既存の機械レイアウトや交換インターフェースに適していますが、バレルの形状や熱制御要件がそれを正当化する場合にはスパイラル配置が選択される場合があります。

交換用バレルが既存の冷却配置を再現する必要がある場合や、標準構成がプロセスゾーンに合わない場合には、カスタムチャネルが役立ちます。

最終的な選択は、熱伝達要件、流動抵抗、利用可能な水圧、外部接続位置、元の機械設計を考慮する必要があります。

冷却水の流量を増やしたり、チャネルを追加したりするだけでは、自動的に温度安定性が向上するわけではありません。

実際の温度問題が過剰なプロセスせん断、不適切なスクリュー構成、不安定な材料供給、または不適切な運転条件によって引き起こされている場合、バレル冷却システムを変更するだけでは解決しない可能性があります。

「カスタム冷却チャネルエクストルーダーバレル」の目的は、プロセスに適した熱制御能力をバレルに提供することです。

したがって、良好な交換評価では、次の2つの質問を分離する必要があります。

バレルの冷却構成は正しいか？

そして

プロセスは予想以上の熱を発生させているか？

これにより、すべての温度変動を冷却チャネルの問題として扱うことを避けることができます。

現在の製品は、メイン加工バレル、フィーダーバレル、サイドフィーダーバレル、または脱ガスバレルとして構成できます。

これらの位置では、必ずしも同一の熱管理が必要なわけではありません。

フィーダーセクションでは、安定した材料摂取を維持し、フィード開口部近くの不要な熱影響を防ぐために、温度制御された条件が必要になる場合があります。

メイン加工セクションでは、ポリマーが溶融、混合、加圧されるにつれて、より高い機械的エネルギー入力と変化する熱負荷が発生する可能性があります。

サイドフィーダーセクションは、必要なプロセス温度と、サイドフィーダーおよび周囲のバレルセクションの正確なインターフェースを組み合わせる必要があります。

脱ガスセクションでは、適切なベント形状と適切な温度制御が必要であり、プロセスが意図したベント条件と互換性を保つようにします。

これが、冷却レイアウトが標準化されるのではなく、バレル位置に合わせられるべき理由です。

「OEM交換用ツインスクリューエクストルーダーバレル」の場合、機械的寸法は仕様の一部にすぎません。

新しいバレルは次を確認する必要があります。

内径プロファイル → 芯間距離 → セクション長 → 接続面 → 取り付け穴 → 冷却ポート → 加熱システム → フィードまたはベント開口部

バレルは機械的に適合しても、冷却水接続の位置が間違っていると、取り付けの問題が発生する可能性があります。

古い機械の場合、既存の出入り口の位置を維持することで、ホース、配管、および周囲の機器の不要な改造を減らすことができます。

元の図面が入手できない場合は、製造前に既存のバレルを測定し、冷却ポートの位置を記録することができます。

現在の製品は、38CrMoAlA、45鋼、ステンレス鋼304、およびカスタム合金を含むベース材料、ニッケルベースのライナー、およびHIP、一体型合金スリーブ、レーザークラッディングなどの製造ルートをサポートしています。

材料選択と冷却設計は異なる問題を解決します。

材料またはライナーは、主に次に対応する必要があります。

• 摩耗
• 腐食
• プロセス媒体
• フィラー含有量
• 必要なサービス条件

冷却チャネルは、主に次に対応する必要があります。

• 熱制御要件
• バレル形状
• プロセス位置
• 既存の接続レイアウト

38CrMoAlAの場合、現在の仕様では窒化深さが0.4～0.7 mmと記載されています。この値は、窒化処理された38CrMoAlAオプションに specifically 適用されるものであり、ライナー仕様として扱われるべきではありません。

元の図面が入手できない場合、古いバレルを測定参照として使用できます。

ただし、交換開発では、元の機能寸法と、サービス摩耗によって生じた変更の両方を特定する必要があります。

評価には以下が含まれます。

• 内径摩耗
• 芯間距離
• 接続面
• セクション長
• 加熱穴
• 冷却チャネル
• 水の出入り口の位置
• フィード、サイドフィード、またはベント開口部

これにより、既存のエクストルージョンラインに必要なインターフェースを維持しながら、損傷した寸法を再現することを避けることができます。

初期評価のために、以下を提供してください。

1. エクストルーダーモデルとバレル位置
2. 既存のバレル図面またはサンプル
3. 内径と芯間距離の情報
4. 冷却水の出入り口の位置
5. プロセス材料
6. 通常の運転温度
7. 現在の温度制御またはバレル摩耗の問題

図面が不完全な場合、既存の冷却接続の写真が役立ちます。

いいえ。正しい設計は、バレルの形状、熱要件、利用可能な流量条件、および既存の機械インターフェースによって異なります。

はい。冷却ポートの位置とチャネル構成は、図面、測定値、または既存のバレルから評価できます。

いいえ。プロセス温度が高いことは、スクリュー構成、プロセスせん断、供給条件、または運転負荷に関連している可能性もあります。

はい。冷却チャネル構成と材料またはライナーの選択は、用途の熱および摩耗条件に応じて個別に一致させることができます。

既存のバレルに温度制御の問題、冷却接続の不一致、またはOEM交換が必要な場合は、バレル図面、機械モデル、冷却ポートレイアウト、およびプロセス情報をお送りください。

以下を評価できます。

バレル寸法 → 冷却チャネル → 水接続 → プロセスゾーン → 材料 → 摩耗保護 → OEM交換品の適合

冷却チャネルおよびOEM交換品のレビューのためにバレルデータをお送りください
