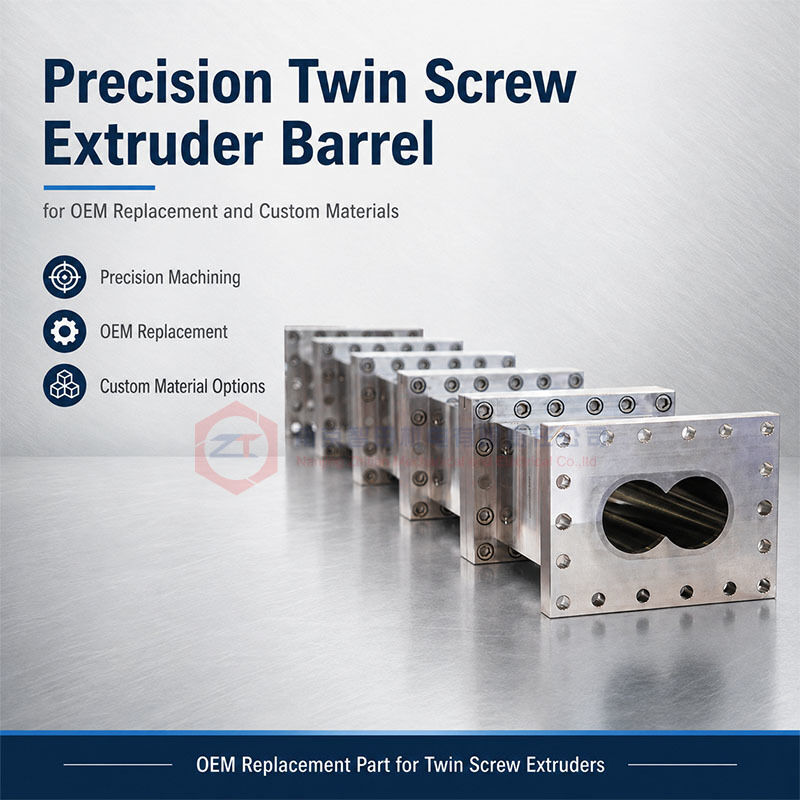

OEM交換およびカスタム材料用の精密二軸押出機バレル

OEM交換およびカスタム材質向け精密二軸押出機バレル

この精密二軸押出機バレルは、寸法の互換性と材質選定が同等に重視される交換プロジェクト向けに設計されています。既存設備の形状、プロセス条件、および実際の摩耗・腐食の課題に合わせて製造されます。

呼び寸法を合わせるだけでは不十分です。ボア形状、軸間距離、接続面、位置決め寸法、隣接するバレルとの接続部が正確に適合している必要があります。また、内径の作動面材質も、ポリマー、フィラー、添加剤、運転条件に適合していなければなりません。

本製品は2つの核となる特長を備えています：高精度なOEM交換と、用途に応じた最適な材質のカスタマイズです。

主要仕様

精密な交換は既存設備の正確な把握から

交換用バレルは、単に外観を模倣するだけでなく、既存の押出機が要求する幾何形状を忠実に再現する必要があります。

重要寸法には、二軸ボア形状、軸間距離、バレル長、接続面、位置決め基準面、ボルト穴パターン、温度制御インターフェース、プロセス開口部が含まれます。

これらの寸法に誤差があると、ボアの芯ずれ、内部の段差、スクリューとバレル間のクリアランスの不均一、組み立て時の不具合などが生じる原因になります。

図面がない場合は既存バレルを採寸することも可能ですが、摩耗や腐食した寸法をそのまま反映しないよう注意が必要です。

適切なスクリュー・バレル間クリアランスの維持

バレルとスクリューエレメントは一体のシステムとして機能します。内径が摩耗して作動クリアランスが拡大すると、搬送効率の低下、圧力の不安定化、プロセスの再現性悪化を招く可能性があります。

したがって、バレルの交換時にはスクリューエレメントの状態も考慮する必要があります。両方の部品が著しく摩耗している場合、バレルのみを交換しても本来の作動状態を完全には回復できないことがあります。

損傷原因に応じた適切な材質選定

あらゆるプロセスに対して万能な単一のバレル材質は存在しません。

一般的な樹脂加工： 摩耗や腐食が軽微な用途では、窒化鋼が実用的な選択肢となります。

摩耗性コンパウンド加工： ガラス繊維、炭酸カルシウム、タルクなどのフィラーは強いアブレシブ摩耗を引き起こします。摩耗が激しいセクションには、工具鋼や耐摩耗合金ライナー構造の採用が推奨されます。

腐食性プロセシング： 反応性処方や腐食性の高いプロセス媒体は、孔食や化学的侵食を引き起こす可能性があります。化学環境や温度に応じて、ステンレス鋼やニッケル基合金系の採用を検討します。

摩耗と腐食の複合環境： 一部のコンパウンドでは摩耗と腐食が同時に発生します。このような場合、硬度だけで材質を決定すべきではありません。耐摩耗性、耐食性、靭性、使用温度を総合的に考慮する必要があります。

すべてのバレルセクションを過剰スペックにするのではなく、最適な作動面材質を選定することが重要です。

バレルの各ゾーンに応じた材質の最適配置

セグメント式二軸押出機では、すべてのセクションに均一な負荷がかかるわけではありません。

フィラー供給部、サイドフィーダー部、高せん断混練部、反応部、脱気（ベント）部、昇圧部周辺では、より深刻な摩耗や腐食が発生する傾向があります。一方、その他のセクションは比較的穏やかな条件で動作します。

そのため、重要ゾーンには高機能材質を集中的に配置し、その他の箇所には経済的な材質を使用することで、耐久性と交換コストのバランスを最適化できます。

対応可能なバレル形状・構成

交換用バレルは、クローズド、メイン供給、サイド供給、ベント、真空脱気、またはコンビネーションセクションとして供給可能です。

ヒーター穴、冷却流路、センサーポート、プロセス開口部も、既存設備の構成に合わせて製作できます。

製造と検査

主な重要検査項目：

• 内径ボア寸法および形状
• 軸間距離および平行度
• 全長
• 接続面の精度
• 位置決め寸法
• ボルト穴およびプロセスポート位置
• 冷却流路のシール性（気密性）
• 作動面（内面）の状態
• 材質検証

検査では、寸法精度と既存のスクリューシステムや隣接セクションとの適合性の両方を確認します。

技術評価に必要な情報

以下の情報をご提供ください：

1. 押出機のメーカーおよび型式
2. 図面（お持ちの場合）
3. 既存バレルのサンプルまたは実測寸法
4. 加工樹脂（ポリマー）の種類
5. フィラーまたは強化材の情報
6. 添加剤または腐食性成分
7. 現在のバレル材質
8. 摩耗または腐食箇所の写真
9. 最も損傷の激しいセクション
10. 必要数量

よくあるご質問（FAQ）

はい、可能です。既存のバレルを採寸して製作できますが、最終的な形状を確定する前に摩耗した寸法を正確に特定する必要があります。

いいえ、その必要はありません。接続部の互換性を維持していれば、元の材質の摩耗や腐食が早い場合には、内径作動面の材質をアップグレードすることが可能です。

いいえ。実際の摩耗、腐食、プロセス負荷に応じて、セクションごとに異なる材質を使用することができます。

はい。スクリューとバレル双方の摩耗状態によって実際の作動クリアランスが決まるため、同時検査を推奨します。

OEM交換バレルの技術検討・お見積り依頼

バレルの図面、使用済みサンプル、または主要寸法を、使用原料や現在の摩耗状況と併せてお送りください。

交換用インターフェースの確認、摩耗による寸法変化の特定、実際のプロセスに最適な材質のご提案をサポートいたします。
